唐雪阳

安科瑞电气股份有限公司 上海嘉定  201801

1 产品概述

BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流和线性补偿技术，将其隔离变换为标准的直流信号输出。DC12V或24V安全电压或AC/DC85-265V电压供电，可广泛用于工业自动化领域。BA50L为变流剩余电流互感器主要检测用电系统的漏电流，能随时掌握电气线路和设备的情况，防止因漏电而发生的火灾等事故。

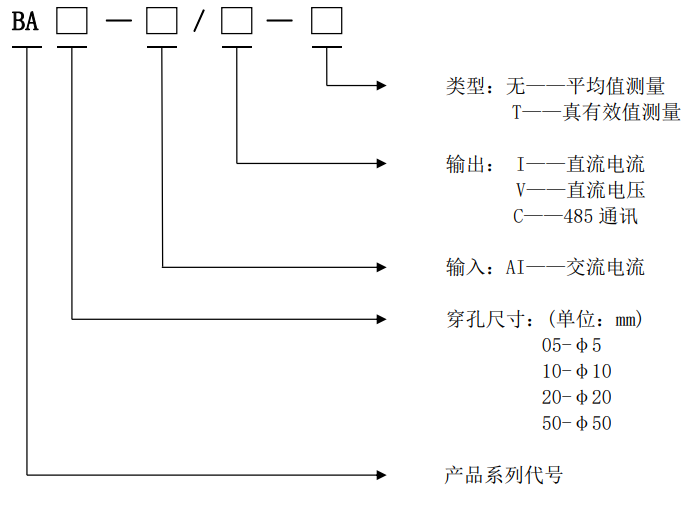

2 型号说明

3 通用技术条件

4 产品规格

4.1 DC12V或24V供电款

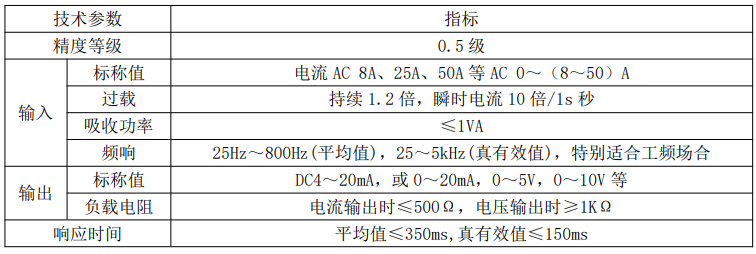

4.1.1 BA05-AI 交流电流传感器

BA05-AI/I(V) 单相交流电流传感器(平均值法测量)

BA05-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

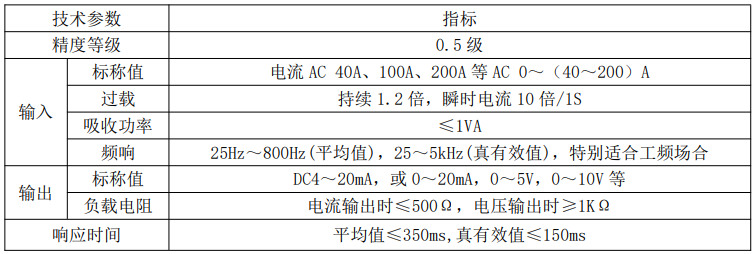

4.1.2 BA10-AI 交流电流传感器

BA10-AI/I(V) 单相交流电流传感器(平均值法测量)

BA10-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

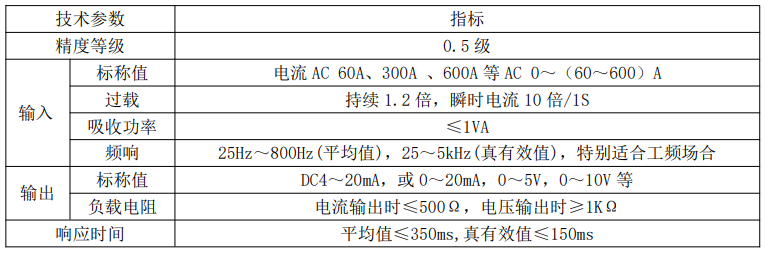

4.1.3 BA20-AI 交流电流传感器

BA20-AI/I(V) 交流电流传感器(平均值法测量)

BA20-AI/I(V)-T 交流电流传感器(真有效值法测量)

4.1.4 BA50-AI 交流电流传感器

BA50-AI/I(V) 单相交流电流传感器(平均值法测量)

BA50-AI/I(V)-T 单相交流电流传感器(真有效值法测量)

4.1.5 BA50L 交流剩余电流传感器

BA50L-AI/I(V)-T 交流剩余电流传感器(真有效值测量)

5 外形及安装

5.1 DC12V或24V供电款外形及穿孔尺寸

5.2 安装方法

安装方式可选择导轨安装或螺钉固定安装，具体操作如下：

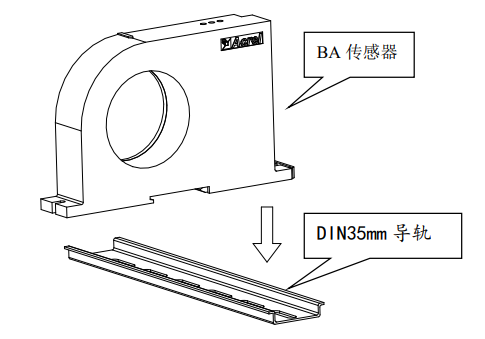

a、导轨安装

选择适合的地方安装标准 DIN35mm 导轨，将 BA 传感器安装到导轨上即可；

b、螺丝固定安装

在柜体底板上，选择适合的地方开两个与所安装传感器固定孔位置相对应的螺纹孔；

将传感器放置后安装定位螺钉（顺时针）。

6 接线方式

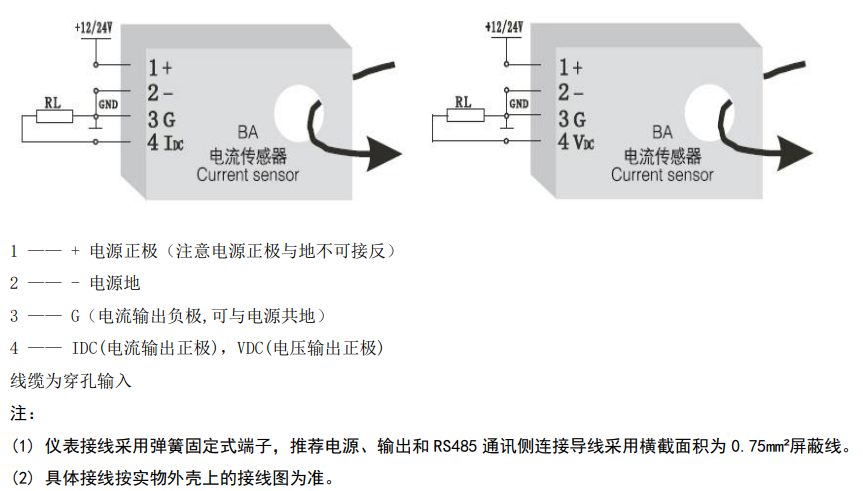

DC12V 或 24V 供电款接线方式
